معرفی دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار(تزریق بخار) :

گروه فنی مهندسی سید حسین زمزمی برای نخستین‌بار دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار را با تکنولوژی تزریق بخار طراحی و تولید کرده است. این دستگاه علاوه‌بر عرق‌گیری انواع گیاهان دارویی، قابلیت اسانس‌گیری مجزا و تولید آب مقطر را نیز دارد. ما با تمرکز بر طراحی صنعتی، کیفیت ساخت بالا و راندمان فوق‌العاده،دستگاه عرق‌گیری و گلاب‌گیری 600 لیتری جرثقیل دار را به گونه‌ای تولید کرده‌ایم که پاسخ‌گوی نیاز تولیدکنندگان حرفه‌ای عرقیات گیاهی در مقیاس بالا باشد. برای کارگاه‌های کوچک‌تر نیز مدل ۴۰۰ لیتری را طراحی کرده‌ایم که با مصرف انرژی کمتر، گزینه‌ای ایده‌آل برای تولید محدود محسوب می‌شود. همچنین، دستگاه ۱۰۰۰ لیتری را با قابلیت تولید بخار پیوسته و قدرتمند عرضه می‌کنیم تا نیاز صنایع بزرگ‌تر را به‌طور کامل پوشش دهد.

عملکرد دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار چگونه است؟

گیاه تازه یا خشک داخل مخزن مخصوص از جنس استیل 304 نگیر ریخته می‌شود. تنها حدود ۱۵ لیتر آب در کف مخزن اضافه می‌شود. سپس با روشن‌شدن دیگ بخار، بخار تولیدی مستقیماً وارد مخزن پخت می‌شود و عملیات تقطیر آغاز می‌گردد.

بخارات معطر حاصل از تقطیر، وارد کندانسور استیل 304 می‌شوند و در تماس با سطح خنک، به‌سرعت به عرق خالص و خوش‌عطر تبدیل می‌گردند. سپس عرق و اسانس به دکانتور (اسانس‌گیر) هدایت می‌شوند تا به‌صورت دوفازی از هم جدا شوند. اسانس در بخش شیشه‌ای بالای دکانتور و عرق در مخزن پایینی جمع‌آوری می‌شود.

ظرفیت و کارایی دستگاه تقطیر گیاهان دارویی:

دستگاه گلاب‌گیری 600 لیتری تزریق بخار جرثقیل دار ، با ظرفیت 600 لیتر توانایی تولید ۵۵ تا ۷۰ لیتر عرق در ساعت را دارد. به‌لطف طراحی هوشمندانه و تزریق مستقیم بخار، راندمان استخراج بالا و کیفیت محصول نهایی کاملاً تضمین شده است.

مزایای دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار:

• • • • •

          راندمان بسیار بالا در استخراج عرق و اسانس

        • مصرف بهینه‌ی سوخت و آب با کمک سیستم خنک‌کننده اتوماتیک

        • خروج محصول با دمای پایین برای حفظ خواص گیاه

        • قابل اتصال به پاستوریزاتور و سایر تجهیزات صنعتی

        • تخلیه و شستشوی آسان با وجود یاتاقان‌های چرخشی

        • قابلیت تولید آب مقطر و اسانس مجزا

        • کیفیت ساخت بالا با قطعات استیل 304 ضدزنگ و ضدبو

        • قابل‌استفاده برای تقطیر بیش از ۹۹٪ گیاهان دارویی

        • گلاب‌گیری بدون انتشار بو به‌واسطه‌ی آب‌بندی دقیق و استاندارد

        • صرفه‌جویی در زمان تقطیر و کاهش هزینه‌های تولید

اجزای اصلی دستگاه(دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار):

• • • • • دیگ بخار اتمسفریک (فولادی یا استیل بنا به سفارش)
        • مخزن پخت گیاه استیل ۳۰۴ (با درب مخروطی و فیلتر مخصوصدرصورت سفارش)
        • کندانسور خنک‌کننده استیل
        • دکانتور (اسانس‌گیر) از جنس استیل به همراه شیر تخلیه اسانس
        • برج خنک‌کننده (کولینگ تاور) برای خنک‌سازی سریع بخارات

• دیگ بخار اتمسفریک :

دیگ بخار قلب تپنده‌ی دستگاه تقطیر (دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار)به روش تزریق بخار است که با تولید بخار اشباع، انرژی لازم برای استخراج عرق و اسانس گیاهان را فراهم می‌کند. ما در مدل پایه، بدنه داخلی دیگ را از فولاد ضخیم تولید کرده‌ایم تا استحکام بالایی داشته باشد. با این حال، در صورت درخواست مشتری، کل بدنه را با استیل نگیر 304 می‌سازیم تا دوام، ایمنی و بهداشت دستگاه به سطحی بسیار بالاتر ارتقا یابد.

این دیگ بخار دارای سه عدد شعله‌پخش‌کن گازی صنعتی با راندمان بالا است که به طور یکنواخت زیر دیگ قرار گرفته‌اند و حرارت را به شکلی مؤثر منتقل می‌کنند.منبع حرارتی دستگاه با توجه به نیاز مشتری قابل انتخاب نیز است و می‌توان آن را به صورت گازوییلی، برقی یا دوگانه‌سوز  هم (در صورت سفارش) طراحی کرد. برای حفظ دمای داخل دیگ و جلوگیری از اتلاف حرارت، ما بدنه را با عایق پشم شیشه صنعتی نسوز پوشش داده‌ایم و روی آن یک لایه محافظ استیل براق قرار داده‌ایم. این پوشش علاوه‌بر زیبایی، ایمنی و دوام بالایی فراهم می‌کند. همچنین با استفاده از فلوتر اتوماتیک برای کنترل سطح آب، شیر تخلیه و نشانگر سطح آب، کاربری دستگاه را آسان، ایمن و بدون دردسر کرده‌ایم.

ویژگی‌های برجسته دیگ بخار:

• • • • • قابل‌سفارشی‌سازی با مشعل گازوییلی یا دوگانه‌سوز

        • عایق‌بندی کامل با پشم شیشه صنعتی جهت حفظ دما و افزایش راندمان

        • پوشش بیرونی استیل جهت زیبایی، ایمنی و دوام بیشتر

        • مجهز به شیر اطمینان و شیر تخلیه سایر تجهیزات ایمنی

        • امکان سفارشی‌سازی کامل با توجه به نیاز مشتری (ظرفیت، جنس، مشعل و…)
        • این دیگ بخار با طراحی مهندسی‌شده، ایمنی بالا، راندمان حرارتی عالی و ساخت دقیق، مناسب برای بهره‌برداری مداوم در محیط‌های صنعتی و نیمه‌صنعتی است

• مخزن پخت گیاه استیل (با اسپارجر بخار)

مخزن پخت گیاه یکی از اجزای حیاتی دستگاه‌های تقطیر به روش تزریق بخار است که از استیل نگیر 304 ساخته شده تا در برابر حرارت، فشار و خوردگی مقاوم باشد. این مخزن با طراحی دقیق، امکان استخراج بهینه مواد مؤثره گیاه را فراهم می‌سازد. ما لایه داخلی درب مخزن پخت را با عایق سیلیکونی طراحی کرده‌ایم تا در برابر حرارت و بخار مقاومت بالایی داشته باشد. این درب با استفاده از ۱۰ عدد چفت آب‌بندی پیچی قابل تنظیم، به‌طور کامل به بدنه مخزن متصل می‌شود و از نشت بخار به بیرون جلوگیری می‌کند. در بخش کف مخزن نیز یک اسپارجر بخار (Steam Sparger) تعبیه کرده‌ایم؛ مجموعه‌ای از لوله‌های استیل سوراخ‌دار که بخار تولیدشده در دیگ بخار را به‌صورت یکنواخت در بستر گیاه پخش می‌کنند تا فرایند استخراج اسانس با کیفیت بالا انجام شود.

این پخش یکنواخت بخار باعث می‌شود گیاه به‌طور یکدست تحت تأثیر حرارت قرار گیرد، عرق‌گیری و اسانس‌گیری با راندمان بالا انجام شود و از سوختگی گیاه یا غیریکنواختی در عصاره‌گیری جلوگیری گردد.

ویژگی‌های دیگر مخزن پخت:

• • • • • درب ساده یا مخروطی شکل (بسته به سفارش مشتری) با آب‌بندی کامل از طریق ۱۰ چفت پیچی

        • جرثقیل چرخشی (قابل سفارش) جهت تخلیه و شارژ آسان گیاه

        • امکان نصب فیلتر مسی جهت حذف املاح وناخالصی

        • یاتاقان‌های جانبی برای چرخش و تخلیه راحت مخزن

        • اتصالات جوشکاری‌شده با رعایت استانداردهای صنعتی و آب‌بندی با واشر سیلیکونی مقاوم

        • طراحی مخروطی مخزن برای هدایت آسان مواد و جلوگیری از ته‌نشینی نامطلوب گیاهان.

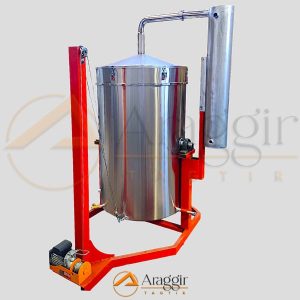

نصب جرثقیل برای مخزن پخت گیاه در دستگاه‌های تقطیر صنعتی

در دستگاه‌های تقطیر با ظرفیت بالا مانند مدل‌های 600 لیتری و بالاتر، عملیات شارژ مواد گیاهی و تخلیه تفاله‌های باقی‌مانده پس از فرایند استخراج اسانس و عرق، به دلیل حجم زیاد و وزن بالای مواد، نیازمند سهولت و ایمنی بیشتر است. به همین منظور، در برخی از این مدل‌ها، به‌ویژه دستگاه‌های عرق‌گیری و گلاب‌گیری صنعتی بزرگ‌مقیاس، امکان نصب جرثقیل بازویی یا جرثقیل خطی بر روی سازه مخزن پخت فراهم شده است.

این جرثقیل صنعتی که معمولاً در بخش فوقانی دستگاه نصب می‌شود، با طراحی متناسب با ساختار مخزن و درب (چه ساده باشد و چه مخروطی)، امکان بلند کردن سبدهای مواد گیاهی یا تخلیه محتویات پخته‌شده را فراهم می‌سازد. استفاده از این مکانیزم باعث می‌شود:

• • • • • سرعت شارژ و تخلیه مواد به شکل چشمگیری افزایش یابد.
        • نیروی انسانی کمتری درگیر فرایند شده و هزینه‌های عملیاتی کاهش یابد.
        • از آسیب‌های احتمالی به بدنه یا کف مخزن در هنگام بارگیری دستی جلوگیری شود.
        • فرآیند شستشوی مخزن پس از تخلیه نیز ساده‌تر گردد.
        • همچنین، طراحی جرثقیل به گونه‌ای انجام می‌شود که با مکانیزم چرخش مخزن (که توسط یاتاقان‌های جانبی ممکن شده است) همخوانی داشته باشد و در عملکرد دستگاه اختلالی ایجاد نکند

• کندانسور استیل(دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار) تقطیر ( قلب فرآیند خنک‌سازی و تبدیل بخار به عرق و اسانس)

کندانسور یا مبدل حرارتی، یکی از مهم‌ترین اجزای دستگاه تقطیر (دستگاه گلاب‌گیری 600 لیتری تزریق بخار جرثقیل دار)است که نقش کلیدی در تبدیل بخار گیاهان به مایعات (عرق و اسانس) ایفا می‌کند. بخارهایی که در دیگ پخت تولید شده‌اند و حاوی مواد مؤثره گیاه هستند، پس از عبور از لوله‌های بخار، وارد کندانسور می‌شوند. این بخارها هنگام تماس با سطح سرد کندانسور، حرارت خود را از دست داده و به مایع تبدیل می‌شوند.

ساختار کندانسور:

ما کندانسورهای تولیدی خود را از استیل ضدزنگ 304 نگیر می‌سازیم تا در برابر خوردگی، رسوب، زنگ‌زدگی و تغییر رنگ کاملاً مقاوم باشند. این جنس علاوه بر حفظ کیفیت بهداشتی محصول، مانع از ورود هرگونه بوی اضافی یا آلودگی به عرق و اسانس می‌شود.

درون کندانسور، مجموعه‌ای از لوله‌های مارپیچ یا کویلی تعبیه کرده‌ایم که بخار از آن عبور می‌کند و هنگام تماس با دیواره‌های خنک، به‌سرعت دما از دست می‌دهد و به مایع تبدیل می‌شود. این لوله‌ها در یک مخزن بزرگ حاوی آب سرد غوطه‌ور هستند تا عملیات تقطیر با راندمان بالا انجام گیرد.

ویژگی‌های فنی کندانسور:

• • • • • جنس بدنه و لوله‌ها: تماماً استیل نگیر 304 بهداشتی

        • طراحی مهندسی‌شده برای خنک‌سازی سریع و یکنواخت

        • پوشش کامل لوله‌های داخلی با آب سرد برای تسریع فرآیند تقطیر

        • بدون انتقال بو یا مزه فلزی به محصول نهایی

        • مقاوم در برابر زنگ‌زدگی، املاح، رسوبات و آلاینده‌های صنعتی

        • دارای شیر تخلیه و ورودی-خروجی آب برای اتصال به برج خنک‌کننده یا سیستم چرخشی

        • امکان شست‌وشوی آسان و مقاومت بالا در کارکرد مداوم

عملکرد در ترکیب با برج خنک‌کننده:

برای افزایش بازدهی کندانسور، معمولاً از برج خنک‌کننده آب (کولینگ‌تاور) در کنار آن استفاده می‌شود. ما جریان آب سرد را از برج خنک‌کننده به داخل کندانسور هدایت می‌کنیم؛ این آب پس از جذب حرارت بخار، دوباره به برج بازمی‌گردد تا خنک شود. با اجرای این سیستم بسته، هم در مصرف آب صرفه‌جویی می‌کنیم و هم عمر مفید کندانسور را افزایش می‌دهیم.

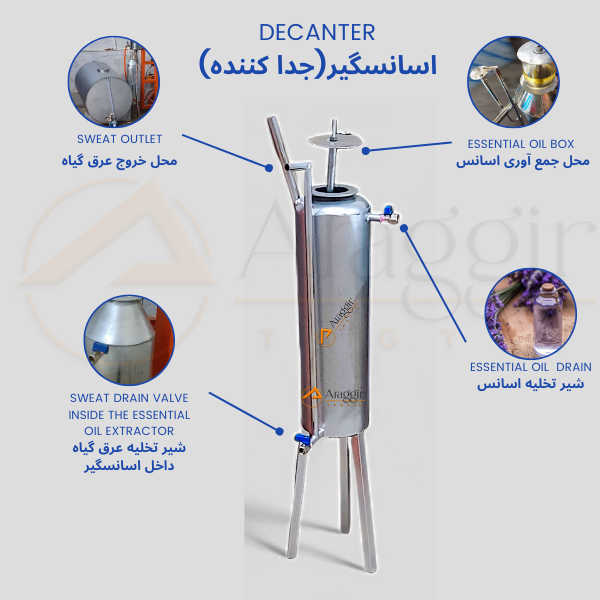

• اسانس‌گیر استیل دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار  (دِکانتور) – جداسازی دقیق عرق از اسانس گیاهی

در فرآیند تقطیر(دستگاه عرق‌گیری و گلاب‌گیری 600 لیتری)، بخارات حاصل از پخت گیاه شامل دو بخش مهم هستند: عرق که مایع سبک‌تر و حجیم‌تر است و اسانس که غلیظ، سنگین و ارزشمند می‌باشد. پس از عبور این بخارات از کندانسور و تبدیل آن‌ها به مایع، ترکیب حاصل به سمت دستگاه اسانس‌گیر یا دِکانتور هدایت می‌شود.

کارکرد دکانتور:

دِکانتور یک وسیله تخصصی برای جداسازی فازهای مختلف مایع از یکدیگر است که بر اساس اختلاف دانسیته (چگالی) میان اسانس و عرق گیاهی عمل می‌کند. طراحی آن به گونه‌ای است که بدون نیاز به نیروی مکانیکی یا الکتریکی، اسانس و عرق را به‌صورت طبیعی و کاملاً مجزا از یکدیگر استخراج می‌کند.

ویژگی‌های فنی و طراحی دکانتور:

• • • • • جنس بدنه: استیل ضدزنگ 304 نگیر، کاملاً بهداشتی و مقاوم در برابر خوردگی و رسوبات

        • طراحی ترکیبی: بدنه استوانه‌ای استیل با بخش بالایی شیشه‌ای مقاوم به حرارت و فشار برای مشاهده مستقیم لایه‌های عرق و اسانس

        • دو خروجی مجزا:

        • شیر پایینی برای خروج عرق گیاه

        • شیر بالایی مخصوص تخلیه اسانس گیاهی خالص

        • سیستم جداسازی طبیعی بدون نیاز به فیلتر یا پمپ

        • عملکرد پیوسته و دقیق حتی در حجم‌های بالا

        • مقاوم در برابر شوک‌های حرارتی و قابل شست‌وشوی کامل

نحوه عملکرد اسانس گیر:

1. 1. 1. 1. 1. مایع حاصل از کندانسور وارد مخزن دکانتور می‌شود.

            2. در اثر جاذبه زمین، عرق (سبک‌تر) به پایین می‌رود و اسانس (سنگین‌تر) روی سطح جمع می‌شود – یا بسته به نوع گیاه، ممکن است برعکس باشد.

            3. اپراتور به‌راحتی می‌تواند با باز کردن شیر بالایی یا پایینی، هر کدام از این دو مایع ارزشمند را جداگانه برداشت کند.

            4. بخش شیشه‌ای دستگاه این امکان را می‌دهد که مراحل جداسازی و سطح مایعات به‌صورت زنده مشاهده شود.

مزایای اسانس گیر صنعتی :

• • • • • افزایش خلوص و کیفیت اسانس تولیدی

        • افزایش دقت فرآیند جداسازی در مقایسه با روش‌های سنتی

        • قابل استفاده برای گیاهان مختلف با خواص متفاوت اسانس

        • طراحی حرفه‌ای، بهداشتی و ایمن برای کار صنعتی و نیمه‌صنعتی

• برج خنک‌کننده آب (Cooling Tower) – بازیابی هوشمندانه گرما برای افزایش راندمان و صرفه‌جویی در مصرف آب

در سیستم‌های تقطیر صنعتی، کنترل دمای بخار و بازگرداندن آب خنک به چرخه کاری دستگاه نقش حیاتی در کیفیت محصول نهایی و افزایش عمر تجهیزات دارد. برج خنک‌کننده آب یا کولینگ تاور یکی از اجزای کلیدی در این فرایند است که وظیفه آن، خنک‌سازی آب گرم خروجی از کندانسور و بازگرداندن آب سرد به سیستم برای استفاده مجدد است.

  ساختار و عملکرد برج خنک‌کننده دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل دار :

1. 1. 1. 1. 1. ورود آب گرم:
               آب گرم حاصل از کندانسور دستگاه تقطیر از طریق لوله به قسمت بالایی برج خنک‌کننده وارد می‌شود.

            2. پاشش و توزیع آب:
               این آب توسط نازل‌های پاششی به صورت پراکنده و یکنواخت روی پوشال‌های داخلی برج (Fill Media) ریخته می‌شود. این پوشال‌ها سطح تماس بین هوا و آب را به حداکثر می‌رسانند و انتقال حرارت را تسریع می‌کنند.

            3. جریان هوا:
               فن‌های تعبیه‌شده در قسمت بالایی برج، هوا را از بیرون به داخل مکش می‌کنند. این هوا با آب گرم برخورد کرده و باعث تبخیر سطحی بخش کوچکی از آب می‌شود. در نتیجه، حرارت آب به هوا منتقل شده و آب باقیمانده خنک می‌شود.

            4. تخلیه هوای گرم و بازگشت آب سرد:
               هوای گرم از بالای برج خارج شده و آب خنک‌شده به مخزن کندانسور بازمی‌گردد تا مجدداً در فرآیند تقطیر مورد استفاده قرار گیرد.

ویژگی‌ها و مزایای برج خنک‌کننده آب:

• • • • •

          صرفه‌جویی در مصرف آب:
          با استفاده از این سیستم، آب بارها در چرخه تقطیر استفاده می‌شود و تنها مقدار کمی به دلیل تبخیر از دست می‌رود. این مسئله باعث کاهش هزینه‌های عملیاتی و صرفه‌جویی بلندمدت می‌شود.

        • جنس بدنه مقاوم:

          بدنه برج از پلیمر تقویت‌شده، فلز ضدزنگ یا فایبرگلاس مقاوم ساخته می‌شود که در برابر رطوبت، خوردگی و آلودگی مقاوم است.

        • طراحی کم‌صدا و پربازده:
          فن‌های صنعتی با صدای کم و توان بالا، امکان خنک‌سازی سریع و مؤثر را فراهم می‌کنند.

        • افزایش راندمان کندانسور:
          با حفظ دمای پایین در کندانسور، فرآیند تبدیل بخار به مایع بهتر انجام شده و محصول نهایی (عرق و اسانس) با کیفیت بالاتری تولید می‌شود.

        • قابل استفاده در شرایط مختلف آب‌وهوایی:
          چه در مناطق گرم و خشک و چه در مناطق معتدل، برج خنک‌کننده می‌تواند دمای آب را به‌طور مؤثر کاهش دهد.

جمع‌بندی:

استفاده از برج خنک‌کننده آب نه‌تنها نقش کلیدی در فرآیند تقطیر ایفا می‌کند، بلکه باعث افزایش بهره‌وری انرژی، کاهش مصرف آب و بهینه‌سازی عملکرد کلی دستگاه‌های عرق‌گیری و گلاب‌گیری صنعتی می‌شود. این سیستم در واقع یکی از پایه‌های پایداری و بهره‌وری بالا در خط تولید محسوب می‌شود.

خرید دستگاه عرق گیری صنعتی با قیمت کارخانه

  اگر به دنبال خرید دستگاه عرق گیری صنعتی با کیفیت بالا و قیمت مناسب هستید، مجموعه صنعتی زمزمی با بیش از دو دهه تجربه در طراحی و تولید دستگاه‌های عرق‌گیری، گلاب‌گیری و اسانس‌گیری صنعتی، یکی از معتبرترین تولیدکنندگان در ایران است.
دستگاه‌های ما برای کارگاه‌های تولید عرق گیاهان دارویی، عطاری‌ها، کارخانه‌های اسانس‌گیری و تولید گلاب صنعتی طراحی شده‌اند و تمامی مراحل تقطیر را با دقت و بازدهی بالا انجام می‌دهند.

 چرا خرید از ما انتخاب هوشمندانه‌ای است؟

• • • • •  طراحی اختصاصی متناسب با نیاز مشتری (ظرفیت از ۵۰ تا 1500 لیتر)
        •  استفاده از استیل ضدزنگ ۳۰۴ و ۳۱۶ برای تماس با بخار و مایع
        •  سیستم حرارتی بخار غیرمستقیم برای جلوگیری از سوختگی مواد
        • گارانتی 24 ماهه و خدمات پس از فروش 10 ساله
        •  تولید در ایران با استانداردهای صنعتی روز
        • دستگاه‌های عرق‌گیری صنعتی با راندمان بالا و دوام طولانی، بهترین انتخاب برای کسانی هستند که به دنبال تولید به‌صرفه و حرفه‌ای عرقیات گیاهی هستند.
        • تمام دستگاه‌ها به صورت سفارشی و قابل ارتقا ساخته می‌شوند تا با نیاز خط تولید شما مطابقت داشته باشند.

   قیمت دستگاه عرق گیری صنعتی

قیمت نهایی هر دستگاه بسته به ظرفیت، جنس بدنه و نوع سیستم حرارتی متفاوت است.
برای دریافت لیست قیمت به‌روز و مشاوره رایگان خرید دستگاه عرق گیری صنعتی، می‌توانید با کارشناسان مجموعه ما تماس بگیرید: ما با حذف واسطه‌ها، دستگاه‌های صنعتی را مستقیم از کارخانه به دست مشتریان می‌رسانیم.

 کاربرد دستگاه عرق گیری صنعتی

• • • • • • دستگاه‌های ما در کارگاه‌های زیر به‌کار می‌روند:
          • تولید عرقیات گیاهان دارویی (نعنا، بیدمشک، کاکوتی، آویشن و…)
          • تولید گلاب صنعتی و سنتی
          • استخراج اسانس طبیعی گیاهان و گل‌ها
          • استفاده در خطوط تولید عطاری‌ها و صنایع دارویی

خدمات ویژه مشتریان

• • • • • • آموزش نصب و راه‌اندازی رایگان
          • تحویل سریع در سراسر ایران
          • ارائه دفترچه راهنما و مشاوره نگهداری
          • تأمین قطعات یدکی و خدمات فنی پس از فروش

نحوه سفارش

برای سفارش دستگاه موردنظر خود کافی است با مشاوران ما تماس بگیرید تا بر اساس نیاز شما، ظرفیت و مدل مناسب معرفی شود.
با محصولات ما ، تولید عرقیات صنعتی را با کیفیت، صرفه‌جویی و بازده بالا تجربه کنید.

گارانتی و خدمات پس از فروش

دستگاه عرق گیر ، گلاب‌گیر و اسانس گیر 600 لیتری جرثقیل داراین مجموعه  دارای 24 ماه گارانتی و 10 سال خدمات پس از فروش می باشند.
